Jak wspomaganie hamulców wykorzystuje podciśnienie, by zmniejszyć siłę nacisku na pedał

W układzie hamulcowym samochodów osobowych serwomechanizm hamulcowy zmniejsza wymaganą siłę nacisku na pedał. Wykorzystuje do tego celu powszechnie znane zjawisko różnicy ciśnień. Podciśnienie generowane w kolektorze dolotowym silnika benzynowego lub wytwarzane przez oddzielną pompę próżniową działa bezpośrednio na elastyczną membranę. Mechanizm ten wzmacnia siłę nacisku kierowcy nawet kilkukrotnie w stosunku do naturalnego wysiłku mięśni. Prowadzenie pojazdu i wytracanie prędkości po zastosowaniu tej technologii nie obciąża fizycznie nogi, a samo hamowanie staje się zauważalnie płynniejsze. Układ ten montuje się we współczesnych autach jako absolutnie standardowe wyposażenie gwarantujące bezpieczeństwo podróżujących. Wspomaganie w pojazdach dostawczych funkcjonuje na dokładnie takiej samej zasadzie, chociaż wymaga montażu puszki o znacznie większej średnicy zewnętrznej.

Konstrukcja puszki i powstawanie różnicy ciśnień

Różnica ciśnień między komorą podciśnieniową a komorą roboczą wymusza fizyczny ruch głównego elementu wykonawczego. Powietrze atmosferyczne trafia w ułamku sekundy do jednej z komór i wywiera silny nacisk na elastyczną przegrodę. Guma przekazuje następnie wygenerowaną siłę docisku prosto na metalowy popychacz. Kierowca odczuwa w tej samej chwili miękką i responsywną pracę dźwigni pod stopą. Naciśnięcie pedału stawia minimalny opór generowany wyłącznie przez sprężyny zwrotne układu. Mechanika pozwala na skuteczne zatrzymanie dwutonowego auta przy użyciu delikatnego nacisku nogi.

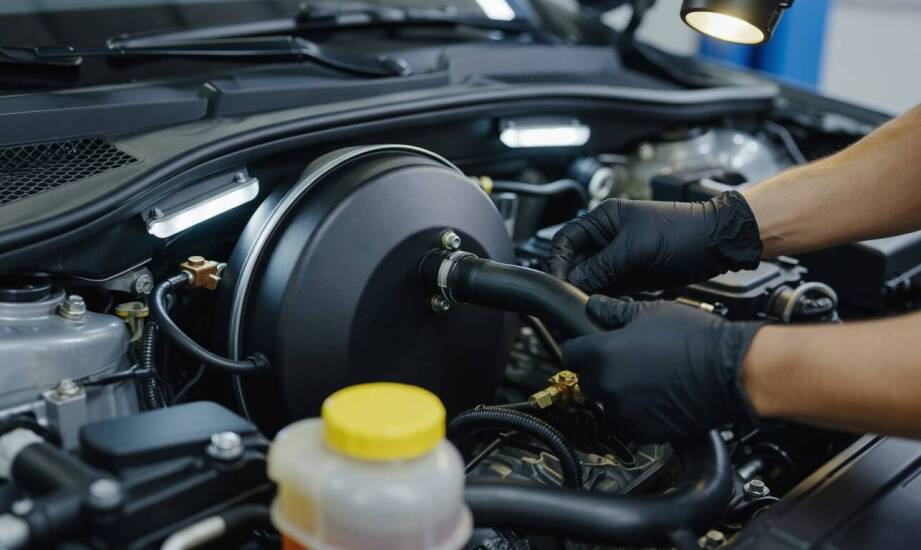

Podstawowy serwomechanizm hamulcowy przyjmuje postać dużej, okrągłej obudowy metalowej podzielonej wewnątrz na dwie niezależne komory. Centralnym elementem budowy urządzenia pozostaje elastyczna membrana oddzielająca całkowicie obie przestrzenie robocze. Niewielki zawór sterujący na bieżąco dba o precyzyjne dawkowanie wpadającego powietrza z otoczenia podczas każdego ruchu pedałem. Popychacz odpowiada natomiast za bezpośrednie przekazanie zwielokrotnionej siły na tłok hydraulicznej pompy hamulcowej. Hermetycznie zamknięta obudowa puszki chroni wnętrze przed dostawaniem się do środka kurzu, wilgoci i oparów z gorącej komory silnika. Idealna szczelność blaszanej konstrukcji warunkuje poprawne działanie całego podciśnieniowego wsparcia. Złożony element umieszcza się najczęściej na zaporowej ścianie grodziowej komory silnikowej, dokładnie w jednej linii za osią obrotu pedału.

Kolejność zdarzeń pomiędzy pedałem a pompą hydrauliczną

Wciśnięcie pedału hamulca natychmiast uchyla mechaniczny zawór sterujący umieszczony w centralnej części osłony. Otwarty kanał gwałtownie wpuszcza ciśnienie atmosferyczne wprost do pierwszej komory roboczej. Po przeciwległej stronie membrany panuje cały czas stałe podciśnienie nieustannie zasysane z silnika. Powstaje ogromna dysproporcja ciśnień po obu stronach gumy, która błyskawicznie popycha elastyczną przeponę w kierunku pompy hamulcowej. Przepona przesuwa bezpośrednio połączony z nią twardy, stalowy trzpień osadzony centralnie w mechanizmie. Popychacz z dużą siłą wgniata tłoczki pracujące w pompie, co drastycznie podnosi ciśnienie robocze płynu syntetycznego. Sztywne przewody miedziane i elastyczne zbrojone wężyki tłoczą wytworzone ciśnienie wprost do zacisków na kołach.

Pneumatyczny podzespół wspomagający tworzy w ten sposób spójny mechanizm działania z obwodem hydraulicznym. Narzędzie pośredniczy naturalnie pomiędzy mechanicznym ruchem stopy człowieka a hydraulicznym tłokiem rozdzielającym siłę na cztery koła. Grube, wzmacniane przewody podciśnieniowe łączą zewnętrzną obudowę bezpośrednio z głównym źródłem próżni zlokalizowanym pod maską. Silniki iskrowe wykorzystują podciśnienie z kolektora ssącego powstające w procesie spalania mieszanki. W konstrukcjach wysokoprężnych i doładowanych jednostkach benzynowych pracuje oddzielna mechaniczna pompa wytwarzająca niezbędne podciśnienie. Kompletny cykl zjawisk fizycznych zachodzi w setnych częściach sekundy, co owocuje niemal natychmiastowym dociśnięciem klocków ciernych z odpowiednią siłą do powierzchni obracającej się tarczy.

Zjawiska po wyłączeniu silnika i interpretacja awarii

Nagłe wyłączenie jednostki napędowej zatrzymuje całkowicie proces ciągłego generowania podciśnienia. Fabrycznie zaprojektowany obwód zachowuje jednak pełną sprawność jeszcze przez krótki, ściśle określony moment po ustaniu pracy motoru. Specjalny zawór zwrotny, zamontowany stabilnie na grubym przewodzie ssącym, skutecznie zapobiega ucieczce cennego podciśnienia z blaszanej puszki w kierunku silnika. Taka specyficzna budowa zapewnia możliwość wykonania od jednego do maksymalnie trzech bezpiecznych hamowań z asystą pneumatyczną po zatrzymaniu tłoków. Mechanizm pełni funkcję istotnego bufora bezpieczeństwa w przypadku nieoczekiwanego zgaśnięcia auta na drodze ekspresowej.

Całkowite wyczerpanie zgromadzonego podciśnienia generuje nienaturalny, wyczuwalny opór mechaniczny opierający się stawiającej nacisk stopie. Skrajnie twardy, niemal zablokowany pedał hamulca oznacza utratę wspomagania pneumatycznego w obrębie całego układu. Część kierowców mylnie odczytuje opisany sygnał jako zablokowanie zacisków prowadzących lub całkowite przetarcie warstwy ciernej wewnątrz kół. Obwód hydrauliczny hamulców pozostaje w opisywanej sytuacji sprawny operacyjnie, ale uzyskanie jakiegokolwiek spadku prędkości pojazdu wymaga użycia nieporównywalnie większej siły nóg kierowcy. Utrata szczelności plastikowego przewodu pękniętego od starości daje podczas jazdy dokładnie takie same objawy oporowe.
